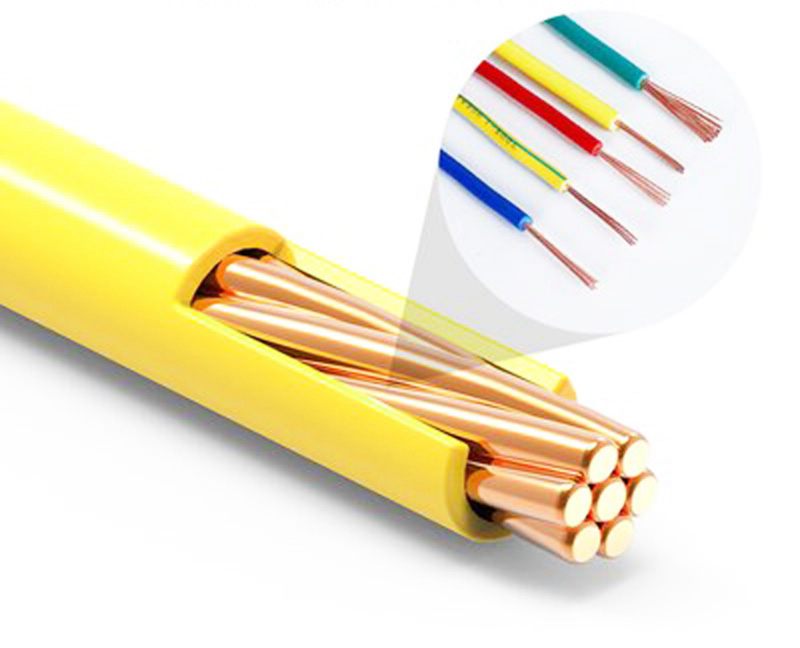

金聯宇電纜的對絞你知道多少？
一.絞線的意圖：
1.選用單根導線不易曲折，柔軟性差，給出產、運送、設備、敷設和運用都帶來了困難。
2.因?yàn)閱胃鶎?dǎo)線截面大，渦流損耗大，影響輸電作用。
3.意圖：確保電氣功能上有必定截面；力學功能上有必定的柔軟性。
二．絞線的長處：
1.柔軟性好
2.安穩性好
3.可靠性好
4.強度高
三. 絞線的分類及用處：
1.一般絞線：
鋁絞線（LJ）：長處：導體分量輕，導電性好。用處：應用于受力較小的架空電力線路的配電線。
硬銅絞線（TJ）：長處：電氣功能優越；用處：架空輸電線路。
鋁合金絞線（LHAJ）：長處：抗拉強度高，導電率較鋁絞線低10%。用處：冰川、山區、丘陵等地。
鋁包鋼絞線：長處：抗拉強度高。用處：大跨過線路。
2.組合絞線：
鋼芯鋁絞線（LGJ）：長處：抗拉強度高。
用處：架空輸電線路，配電線路，重冰區及大跨過輸電線路。
防腐鋼芯鋁絞線：長處：防止鋼芯腐蝕，進步導線運用壽命。
用處：咸水湖、濱海、工礦區及腐蝕氣氛嚴峻區域。
鋁包鋼芯鋁絞線：長處：防止鋼芯腐蝕，進步導線運用壽命。下降線損。單位分量減輕，增大了導線跨距。
3.特種絞線：
擴徑鋼芯鋁絞線:長處：添加導線外徑，節省有色金屬，削減電暈丟失。用處：高電壓輸電及高海拔輸電
擴徑空心導線：長處：具有較大的導線外徑，削減電暈丟失，節省有色金屬。用處：高壓變電站。
消振及空地型絞線：長處：各絞層別離，能自身削減振蕩。用處：多風暴區域。
防冰雪絞線：長處：抗冰雪能力強。用處：重冰區地帶。
銅電刷線：長處：結構安穩，柔軟性杰出，選用束絞和復絞而成。用處：電機中的引接線。
裸銅軟絞線：特色：選用股線正規絞合、束絞、無復絞或束絞后按正規絞合復絞等方法。用處：銜接電機、電器設備部件。
銅織造線：長處：導線柔軟。用處：移動電器配備的銜接線，也用于轎車，拖拉機蓄電池的銜接。
鍍鋁鋼芯鋁絞線：特色：鍍鋅鋼絲改為鍍鋁鋼絲。添加抗腐蝕性。用處：用于防腐線路。
耐候絕緣架空線：特色：在LJ和LGJ絞線外表加絕緣層。用處：線路經過林區和城市運用。
導電線芯：特色：大多用油浸紙絕緣和塑料絕緣的電力電纜。
1.硬線芯：用于船用電纜、電力電纜等。
2.軟線芯：用于礦用電纜、橡套電纜等。
3.特軟電纜：用常常移動的電線電纜線芯及有特殊要求的導電電線電纜。
四.絞合設備
包含籠式絞線機、盤式絞線機、叉式絞線機、框式絞線機、管式絞線機、束線機等。
設備組成部份：
1）放線部份
2）牽引設備
3）收線設備
4）拖動體系
5）其他：計米器、電氣、液壓、氣壓操控設備和分線板、壓模、壓型、預扭、繞包、主動泊車等設備。
五．絞線工藝
A、絞合節距
界說：?jiǎn)尉€(xiàn)沿絞線軸向方向旋轉一周所行進的間隔。
節距比：節距與直徑的比值。
由示意圖可得出，絞線節距核算公式如下：
h=Lsina=pD¢tga
L2=(pD¢)2 h2
h—絞線節距長度； L—一個節距內的單線打開長度；
D¢—節圓外徑，D¢=D-d； D—絞線外徑；
d—單線外徑； a—螺旋升角；
d1=d/sina
絞線節距的丈量：劃印法或壓印法
絞線節距比：
m=h/D
m¢=h/D¢=h/(D-d)
m—實踐節距比
m¢—理論節距比
闡明：節距比是絞線的一個重要參數，它的巨細同絞線的質量和絞線進程有很重要的聯系。
a) 節距比小，絞線就比較柔軟，絞合嚴密，出產功率低。一起因?yàn)榻g入率添加，資料耗費增大，絞線單位分量也增大。一起也下降了導線的導電率。
b) 當節距比倍數過大時，制作和運用時簡單松股，使絞合不嚴密，可是防止了節距過小形成的缺陷。
B、絞入系數：是指絞線在一個絞合節距內，單線實踐長度與絞線節距長度之比。
K=L/h=1 ）2
K—絞入系數； L—絞線中每一節距長度的單線打開校直后的長度；
h—絞線節距長度； m¢—理論節距比。
絞入率是指在一個節距內，單線實踐長度和絞線節距長度的差值與絞線節距長度之比。
l=（L-h）/h´100%
l=絞入率 L—單線打開長度
h—絞線長度
a) 絞線中單線長度核算
l=Km×L
l—單線長度 Km—均勻絞入系數
L—絞線長度
b) 絞線分量的核算
G=S×L×Km×ρ
G—絞線分量 S—絞線截面積（mm2）
L—絞線長度 Km— 均勻絞入系數；
ρ—所用金屬資料密度（鋁2.703g/cm3、鋼7.80 g/cm3、銅8.89 g/cm3）。
c) 絞線直流電阻的核算
R20=r20KmL/S
R20—溫度為20°C時，絞線的直流電阻
r20—20°C時單線的電阻系數（W·mm2/m）
Km—均勻絞入系數 L—絞線長度
S—導體的總截面積（mm2）
C、絞合方向
同心絞合的相鄰層的絞合方向相反
多層線都絞組成圓形，當絞線受力時各層發生的滾動力矩彼此抵消，防止各層單線向一個方向滾動而松股，一起也能使絞線發生滾動力矩的分力，防止絞線在未拉緊時打卷。關于鋼芯鋁絞線而言，各層鋁線絞合在鋼芯上就像一個螺旋線繞在軛鐵外，當電流經過鋁線時發生磁力線，絞線各層絞向相反，磁力線的方向相反，各層磁力線相互抵消，削減溝通阻抗。
1、方向：方向分為左向（S向）和右向（Z向）。
2、絞合規律：鋁絞線和鋼芯鋁線最外層絞向?yàn)橛蚁?，電氣配備用電線電纜和電力電纜用的銅鋁導電線芯最外層絞向?yàn)樽笙颉?/p>
D. 絞線外徑的核算：D=D0 2nd
D0—絞線中心層直徑
d—圓單線直徑
n—絞層數
E. 束線外徑的核算：D束=DK
D—單線直徑及根數與束線相一起的同心層絞線外徑
K—調整系數
F. 絞線的填充系數
界說：絞線截面與相同外徑的單線的截面之比。即空間的利用率。
公式：η= d2×Z×km/D2×100%
d—絞線中單線直徑
D—絞線外徑 Z—單線根數
km—各層絞線均勻絞入系數
六．一般絞線
1、絞合方法
裸絞線和絞合線芯的絞合方法有退扭和不退扭兩種：
退扭絞合：指在整個絞合進程中單線（或股線）自身不改變。
不退扭絞合：絞合進程中，每絞一個節距，單線（或股線）自身要改變360°，即絞合時導線繞中心軸線公轉一周時，導體自身也自轉一周。
2、絞線的緊壓：扇形緊壓線芯和圓形緊壓線芯。
七．架空絞線
1、同一單線構成的絞線：由同一種資料、同一種直徑的單線制成。一般為同心層絞。
2、有鋼線加強的絞線
鋼芯鋁絞線的鋁截面比有三種：
a) 鋁鋼截面比為6.0及5.3
b) 鋁鋼截面比為8.0
c) 鋁鋼截面比為4.3及4.4
3、結構核算
|
項目 |
中心層為1根單線時 |
中心層單線為Z0=2～5根時 |
|
絞線外徑D |
D=D0 2nd |
D=D0 2nd |
|
某一層絞線的單線根數Zn |
Zn=6n |
Zn=Z0 6n |
|
絞線中單線根數Z |
Z=1 3n(n 1) |
Z=(Z0 3n)(n 1) |
D0—中心層絞合外徑 n—絞線層數 d—單線直徑
4.其它類型的架空線
a)防腐鋼芯鋁絞線
b)緊縮型絞線
c) 擴徑鋼芯鋁絞線：
d) 特種絞線
1) 消振絞線及空地絞線
2) 擴徑、空心絞線
3) 防冰雪絞線
八、異型絞合線芯
A） 扇形線芯的絞合和緊壓：
扇形絞合的要求：
1、中心層中心線上的單線應相同擺放在扇形線的中心上。
2、滑移要求，即扇形外周的單線應能在中心層上滑移，中心層中側兩頭兩根單線也能滑動，這樣在包絕緣后的扇形線芯，在絞成電纜芯時沒有退扭，外周各單線力求盤繞扇形線中心有所滑動。
3、一般扇形節距比常選用：
外層節距比10～12；
鄰?fù)鈱庸?jié)距比13～16；
內層節距比20～25。
扇形線芯的緊壓：緊壓線芯的絞合與壓型是接連進行，各單線經過并線模，絞合后即進入壓輥成型。
扇形線芯的長處：導體選用扇形結構，能夠減小電纜的外徑。與同標準的圓形電纜比較，扇形芯電纜成纜后的直徑要小20%～25%，能夠節省成纜的填充和包帶資料，以及電纜的鎧裝和護層資料，使扇形芯電纜的本錢比圓形芯電纜下降15%～20%。
B） 圓形線芯的絞合和緊壓
a) 圓形線芯絞合的要求
選用同心式正規絞合除各層絞向相反外，在中心層單線根數固定情況下，每層單線的根數也是固定的，即永久多六根。僅有例外情況是當中心層為1根時，其第一層絞線的單線數是6根，比中心層1根單線只多出5根。
b) 圓形線芯的緊壓
經過拉拔模拉拔：35mm2及以下的緊壓線芯選用一次緊壓；50 mm2 及以上的緊壓線芯選用分層緊壓。
c) 緊壓圓形導體的長處：為了進步絞合導體的外表質量，縮小導體直徑，削減絞線中單線之間空地，導體電場均勻性得到進步，添加了高壓和超高壓電纜的運用可靠性。
